Absteigender Palettierer für Trays

Absteigender Rahmenpalettierer mit unterer Lagenzentrierung. Auch in Edelstahl-Ausführung.

Kunde:

FrieslandCampina Germany GmbH

Kunde – Beschreibung:

Campina ist eine Marke von Royal FrieslandCampina. Als FrieslandCampina erreichen wir Millionen von Menschen in mehr als einhundert Ländern der ganzen Welt mit unseren Milchprodukten, Käse, Butter und Ingredienzen.

Kundenanforderungen:

Der Kunde wollte seine Abfülllinie für Milch, Joghurt und Desserte aus Soja um einen Palettierer für Trays erweitern.

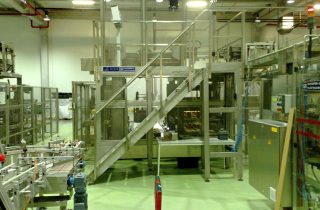

Die Absicht war einen Palettierer mit automatischem Zwischenlagenaufleger zwischen einzelne Lagen zu kaufen. Ein Teil der Anlage ist auch Palettentransport in ein Kühllager.

Unsere Lösung:

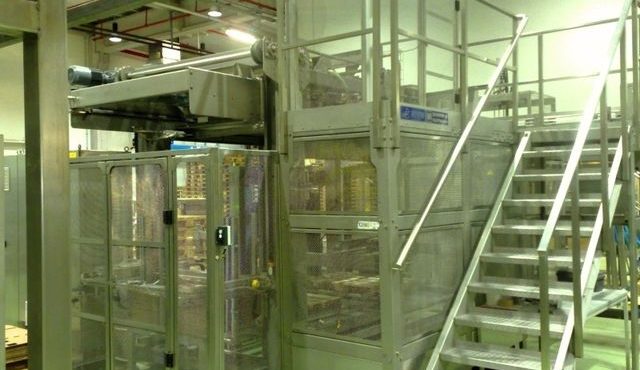

Wir haben die bewährte Konzeption von absteigendem Rahmenpalettierer mit unterer Lagenzentrierung vorgesehen. Dadurch wurde die genaue Palettierung der Trays mit Stapelecken erreicht.

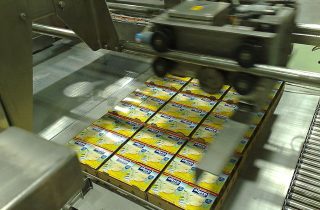

Universelle Anlage zum Palettieren von Kartons, Trays oder Kisten auf Paletten. Der Produkteinlauf ist auf einer Höhe von min. 2400 mm und die Palettierung erfolgt über ein Palettierblech. Leistung bis zu 200 Lagen / Std.

Konstruktion:

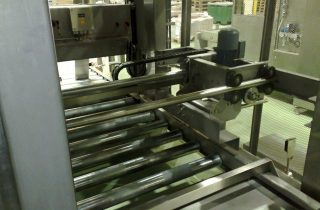

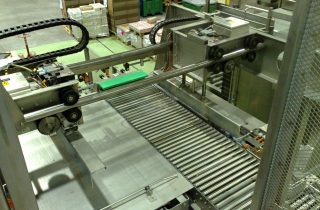

Kompakte Rahmenkonstruktion mit Übertragung der Lagen mit Produkten auf Palette über ein Lagenblech.

Robuster Rahmen der Maschine sichert maximale Steifheit beim minimaler verbauten Fläche.
Der Rahmen ist aus gebiegten Stahl-Profilen zusammengeschweisst.
Paletovací hlavu tvoří přenášecí plech a vystřeďovací zařízení, které umožňují přesné ukládání s možností vytváření mezer mezi produkty.

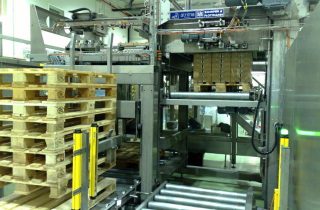

Der Palettierkopf ist fixiert, die Palette bewegt sich unter diesem auf einem Vertikalförderer.
Der Rahmen des Vertikalförderers ist auf vier Ketten abgehängt und diese ermöglichen die vertikale Bewegung.
Die Maschine hat einen integrierten Zwischenlagenaufleger der laut dem Programm Zwischenlagen aus dem Magazin beliebig auf die Palette auflegt.
Die Zwischenlagen werden in das Magazin manuell eingelegt.
Einfache und gleichzeitig efektive Konstruktion garantiert problemlose und schonende Manipulation auch bei schweren produkten.
Das Baukastenprinzip ermöglicht den Aufbau mit minimalem Platzbedarf.
