Robotische Palettierung von Wellpappezuschnitten

Fördersystem zum Robotter zur Palettierung von Wellpappezuschnitten.

Kunde:

THIMM Obaly, k.s., Všetaty

Kunde – Beschreibung:

THIMM Packaging bietet Ihnen maßgeschneiderte Verpackungslösungen und individuelle Konzepte aus Wellpappe.

Gern beraten wir Sie umfassend und begleiten Sie europaweit – vom ersten Schritt bis zum fertigen Produkt, mit funktionalen Transportverpackungen oder handelsgerechten, werbewirksamen Regal- oder Verkaufsverpackungen, die exakt auf Ihre Anforderungen zugeschnitten sind.

Kundenanforderungen:

Mit der Inbetriebnahme einer neuen Produktionslinie ist der Bedarf auf robotische Palettierung auf minimaler verbauten Fläche entstanden.

Die Aufgabe war Palettierung von Zuschnittstapeln auf Palette oder Stapellung von Zuschnitten und deren Transport ins Lager ohne Palette.

Unsere Lösung:

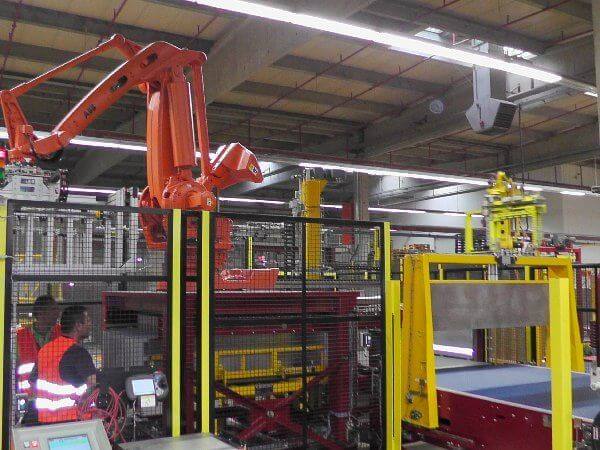

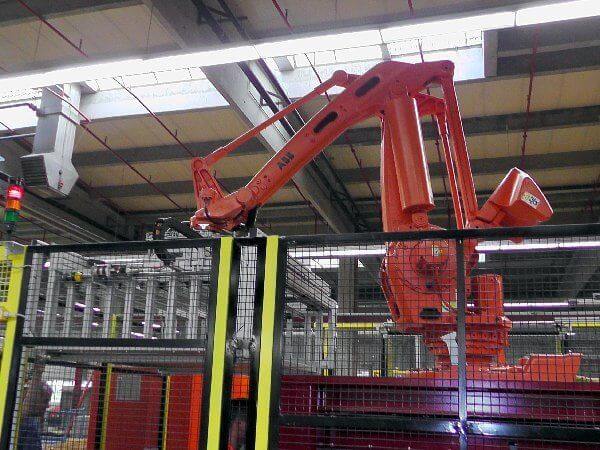

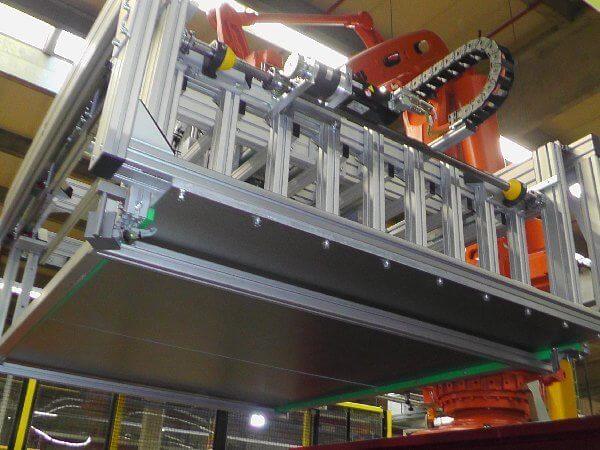

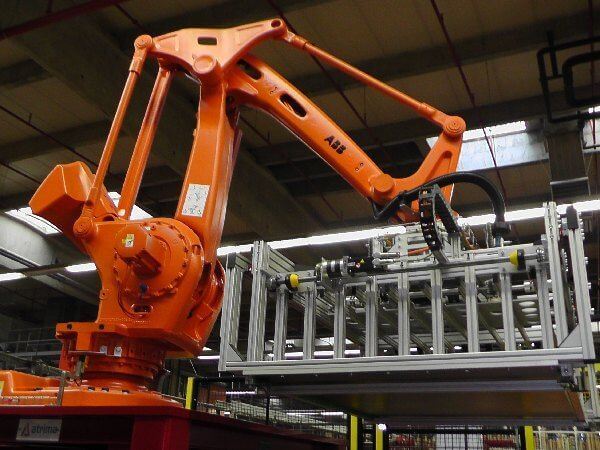

Wir haben einen Industrierobotter ABB mit einem Kopf von eigener Konstruktion eingesätzt.

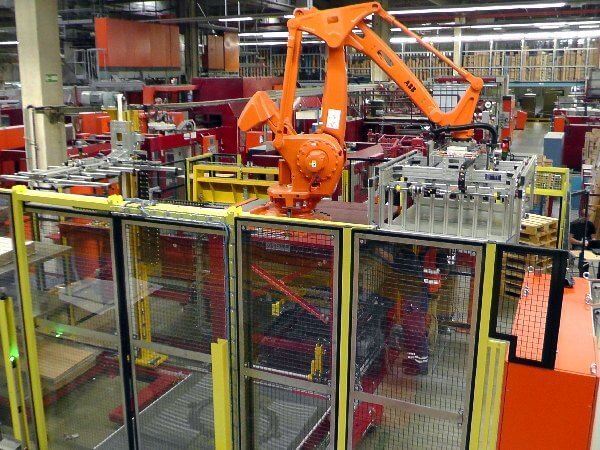

Das Fördersystem der Zuschnitte beginnt bei einer Umreifungsmaschine und endet bei kundenseitigen Pufferförderern vor einem Verfahrwagen.

Von der Umreifungsmaschine fahren die Zuschnitte über ein Modularbandförderer zum Drehtisch. Hier werden diese bis um +/-180°gedreht. Die Drehung ermöglicht die korrekte Lagenbildung. Danach werden auf dem Formiertisch Reihen gebildet. Die Reihen werden auf den Abnahmetisch überschoben. So bald die komplette Lage gebildet ist wird diese von dem Robotter gegriffen und auf Position abgelegt. Die Anlage ist auch mit einem Zwischenlageneinleger für unterschiedliche Zwischenlagengrössen ausgestattet. Paletten werden mittels Rollenförderer transportiert.

Realisiert am:

25/09/2013
