Absteigender Palettierer für Kartons

Zwei Rahmen-Palettierer für Kartons mit gemeinsamen Palettenmagazin mit automatischen Zwischenlageneinleger.

Kunde:

Molkerei KUNÍN – Ostrava Martinov

Kunde – Beschreibung:

Fast 65 Jahre liefern wir Kunden in der Tschechei und Slowakei Milchprodukte der höchsten Qualität. Über die ganzen Jahre achten wir strikt auf die Qualität der Rohstoffe und der Produktionsprozesse damit wir die höchste Qualität der Produkte sicherstellen.
Das Ministerium für Landwirtschaft der Tschechischen Republik hat deshalb unsere Produkte mit der Marke KlasA ausgezeichnet. Wir haben in den Jahren 2006, 2007, 2008 und 2009 ebenfals die Auszeichnung Dobrá značka erhalten.

Kundenanforderungen:

Die Molkerei wurde vor die Aufgabe gestellt die bestehende technisch veraltete Palettierung durch neue Maschine zu ersetzen.

Die Absicht war die möglichst modernste Technologie für Palettierung von Kartons mit Zwischenlageneinleger zu kaufen. Dieser Anforderung hat am besten unsere Lösung mit zwei absteigenden Rahmenpalettierern entsprochen.

Unsere Lösung:

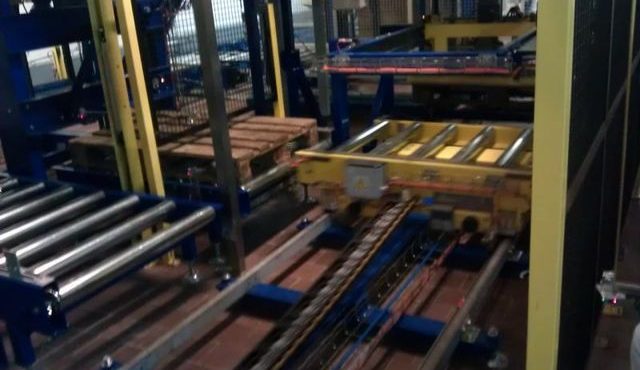

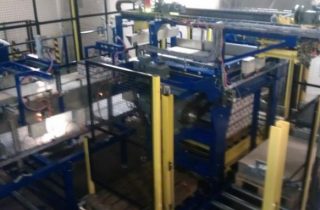

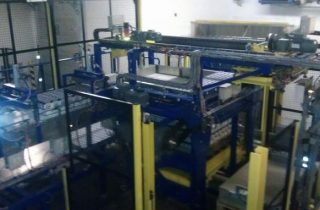

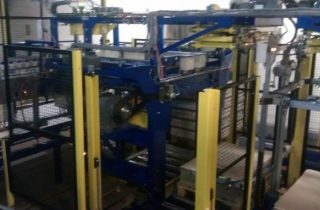

Wir haben zwei absteigende Rahmenpalettierer mit zwei gemeinsamen Palettenmagazinen eingesetzt. Der Palettentransport wurde mit einem Verfahrwagen realisiert.

Der Hauptvorteil von dieser Lösung ist minimaler Platzbedarf bei hoher Leistung.
Universäle Anlage zum Palettieren. Das Produkt wird in Höhe zugeführt (2.000 mm und höher) und wird über ein Ablageblech sanft palettiert. Die Leistung ist bis zu 200 Lagen/Std vom Produkt und Lagenbild abhängig.

Konstruktion:
Kompakte Rahmenkonstruktion mit Übertragung von ganzen Lagen mit Produkt über ein Ablageblech.

• robuster Rahmen sicher maximale Steifheit und minimalen Platzbedarf
• Rahmen geschweißt aus gebogenen Stahlprofilen
• Palettierkopf mit Ablageblech und Zentrierung die genaues Ablegen mit möglicher Lückenbildung zwischen den Produkten ermöglicht.
• Palettierkopf ist fest, die Palette wird vertikal bewegt.
• Rahmen der Vertikal-Bewegung ist auf vier Ketten aufgehängt die den Rahmen bewegen.
• integrierter Zwischenlageneinleger der entsprechend der Programmierung Zwischenlagen aus einem Magazin zwischen die einzelnen Lagen ablegt.
• die Zwischenlagen werden in das Magazin manuell gelegt.
• einfache aber gleichzeitig efektive konstruktive Lösung garantiert problemlose und schonende Manipulation auch bei schweren Produkten.
• Baukastensystem ermöglicht die Maschinen mit minimalem Platzbedarf zu organisieren.
• Die Anlage entspricht allen gültigen entsprechenden EU Richtlinien.

Technische Parameter:

Einsatz:	Kartons, Verpackungen, Kisten und ähnliche Produkte
Leistung:	bis zu 200 Lagen / Std
Paletten:	Europalette 1200 x 800 mm und alle gängigen Größen
Zwischenlagen:	Wellpappe, Papier, Kunststoff



Realisiert am:

10/12/2011
